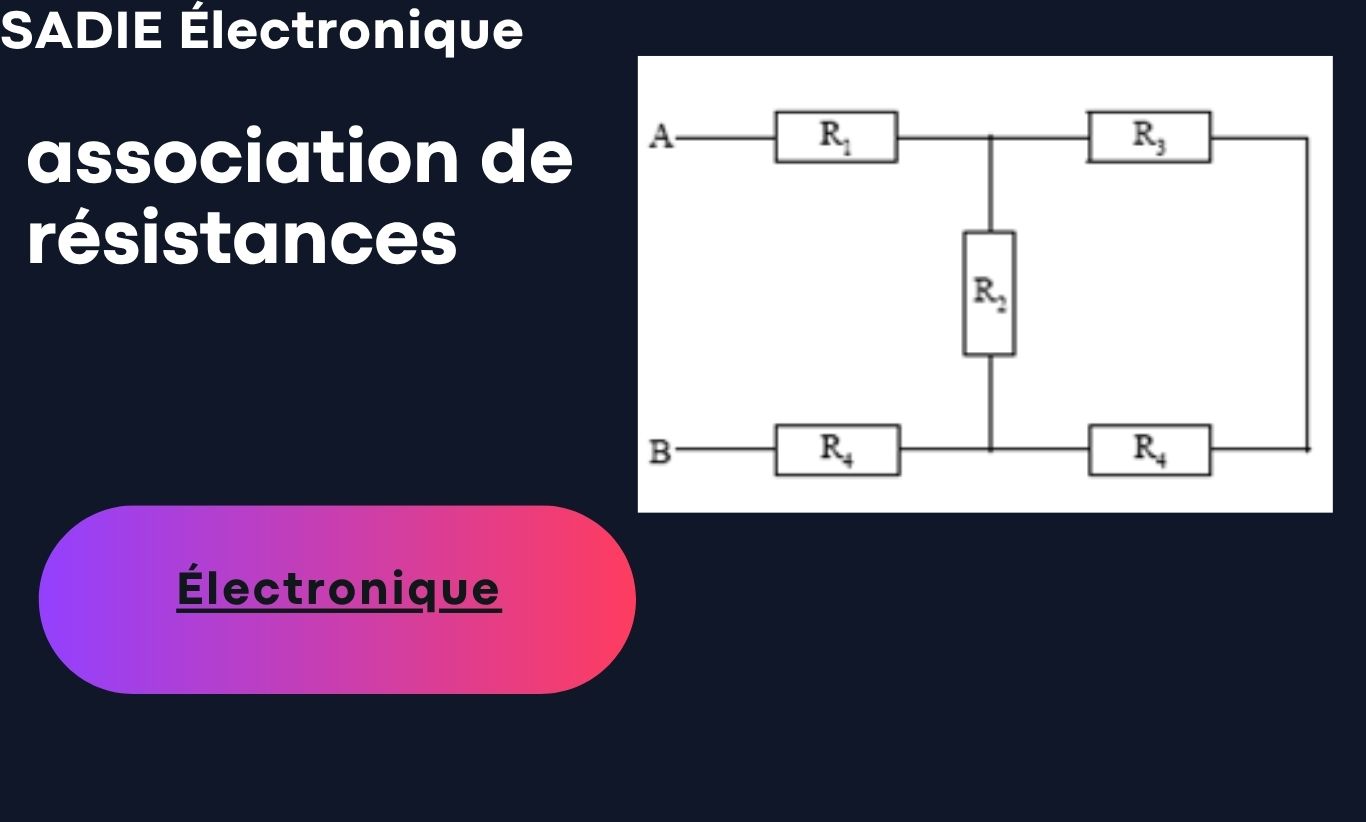

Les résistances sont des composants fondamentaux en électronique, utilisées pour limiter le courant, diviser la tension ou encore générer de la chaleur. Dans la conception de circuits, il est souvent nécessaire d'associer plusieurs résistances pour obtenir une valeur de résistance équivalente spécifique. Il existe deux principales façons d'associer des résistances : en série et en parallèle. Comprendre ces associations est crucial pour tout électronicien.

1. L'association de résistances en série

Lorsque des résistances sont connectées en série, elles sont placées bout à bout, de sorte que le courant qui traverse la première traverse également la seconde, et ainsi de suite. La résistance totale (équivalente) d'un circuit en série est simplement la somme des valeurs de chaque résistance individuelle.

Formule : Pour des résistances R1, R2, R3... en série, la résistance équivalente R_eq est :
R_eq = R1 + R2 + R3 + ...

Exemple : Si vous avez une résistance de 100 Ω et une de 220 Ω en série, la résistance totale sera 100 + 220 = 320 Ω.

Utilisation : Cette configuration est utilisée lorsque l'on a besoin d'une résistance de valeur supérieure à celles disponibles, ou pour diviser une tension.

2. L'association de résistances en parallèle

Lorsque des résistances sont connectées en parallèle, leurs bornes sont connectées aux mêmes deux points du circuit, créant ainsi plusieurs chemins pour le courant. La résistance totale d'un circuit en parallèle est toujours inférieure à la plus petite des résistances individuelles.

Formule : Pour des résistances R1, R2, R3... en parallèle, l'inverse de la résistance équivalente R_eq est la somme des inverses de chaque résistance :
1/R_eq = 1/R1 + 1/R2 + 1/R3 + ...
Pour deux résistances en parallèle, une formule simplifiée est souvent utilisée :
R_eq = (R1 * R2) / (R1 + R2)

Exemple : Si vous avez une résistance de 100 Ω et une de 220 Ω en parallèle, la résistance totale sera (100 * 220) / (100 + 220) = 22000 / 320 ≈ 68.75 Ω.

Utilisation : Cette configuration est utilisée pour obtenir une résistance de valeur inférieure, pour augmenter la capacité de dissipation de puissance, ou pour créer des ponts diviseurs de courant.

Maîtriser l'association des résistances est un pilier de la conception et du dépannage en électronique. Chez SADIE Électronique, nos techniciens appliquent ces principes quotidiennement pour la réparation et l'optimisation de vos appareils.
